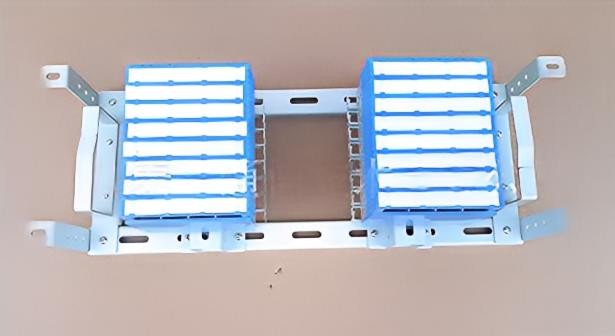

MPX 112 320/640 Sistem Bingkai Distribusi Digital Persetujuan MPX286 120 Ohm ROHS

Sistem MPX 112 320 sistem 640 sistem Bingkai Distribusi Digital 120 ohm

Spesifikasi Utama / Fitur Khusus / Data teknis:

Unit AS-DDF-MK16 digunakan untuk distribusi dan transfer sinyal digital antara peralatan digital yang digunakan kembali dan bingkai distribusi digital digunakan untuk distribusi dan transfer sinyal digital antara peralatan digital yang digunakan kembali dan sistem switching yang dikendalikan program, juga seperti di antara peralatan digital yang digunakan kembali.

1, Dengan struktur terbuka, permukaan bingkai disemprot dengan plastik epoksi oleh listrik statis, dengan adhesi yang kuat, terlihat bagus dalam bentuk dan warnanya ringan. Ruang distribusi lapang, bentuknya bagus dan rapi di kabel, kapasitas besar, instalasi mudah, disposisi fleksibel dan konstruksi termodulasi.

2, Tingkat kerja: 2Mb / s

3, Impedansi kinerja: 120Ω (keseimbangan)

4, resistensi menengah antara terminator buluh: tidak lebih dari 7m ohm antara perantara buluh di bawah kondisi pemeriksaan standar;

5, rasio Crosstalk: ≥60dB (50kHz ~ 3.1MHz)

6, kerugian isolasi: ≤ 0.4dB (50kHz ~ 3.1MHz);

7, Backwave loss: ≥18dB (50kHz ~ 3.1MHz);

8, resistensi Menengah: (AC) / 1 menit tidak ada tusukan atau busur.

Sebuah. ≥500V (di bawah kondisi pemeriksaan standar);

b. ≥500V (Setelah suhu tinggi-rendah);

c. ≥250V (Setelah lembab);

9, resistensi isolasi antara tegangan tinggi perlindungan tanah dan bingkai: (500V (DC)

Sebuah. ≥1 × 103 MΩ (di bawah kondisi pemeriksaan standar);

b. ≥1 × 102 MΩ (Setelah suhu tinggi-rendah);

c. ≥1 × 20 MΩ (Setelah lembab);

10, Menarik-keluar kekuatan:

Sebuah. ≥24 (dia.0.4)

b. ≥ 38 (dia.0.5)

c. ≥ 52 (dia.0.6)

d. ≥ 96 (dia.0.8)

11, Hidup: 200 kali

sistem switching dikendalikan rogram, serta di antara peralatan digital yang digunakan kembali. Kondisi lingkungan: -5-40 derajat Celcius; Kelembaban relatif <85% (+30 derajat Celsius);

* Bahan: stainless steel dan tembaga, pelapis emas tembaga lebih dari nikel

* Performa anti-bakar: PBT (UL94V-0) atau anti-burn ABS (UL94V-0), Mudah terbakar mencapai standar GB / T 5169.7-1985;

* Fitur konstruksi: mengadopsi desain modularisasi, Memiliki fitur tampilan yang elegan dan daya tahan tinggi;

* Gaya tarik-keluar: timah perunggu dan pelapisan perak (20-40 uinch), gaya tarik-keluar tidak kurang dari 25N,

* Resisten antara terminator buluh: tidak lebih dari 7m ohm antara buluh perantara di bawah kondisi pemeriksaan standar;

* Resistensi antara: tidak lebih dari 3m ohm dalam kondisi pemeriksaan standar;

* Impedansi kinerja: 120Ω (saldo)

* Tingkat kerja: 2Mb / s

* Resistansi isolasi: 1000MΩ / 500V (DC)

* Resistansi terhadap tegangan: tidak ada kerusakan atau busur selama 1 menit di bawah 1KV (DC)

* Rasio crosstalk: ≥60dB (50KHz-210MHz)

* Kehilangan plug-in: ≤0d4 (50KHz-210MHz)

* Back wave loss: ≥18dB (50KHz-210MHz)
