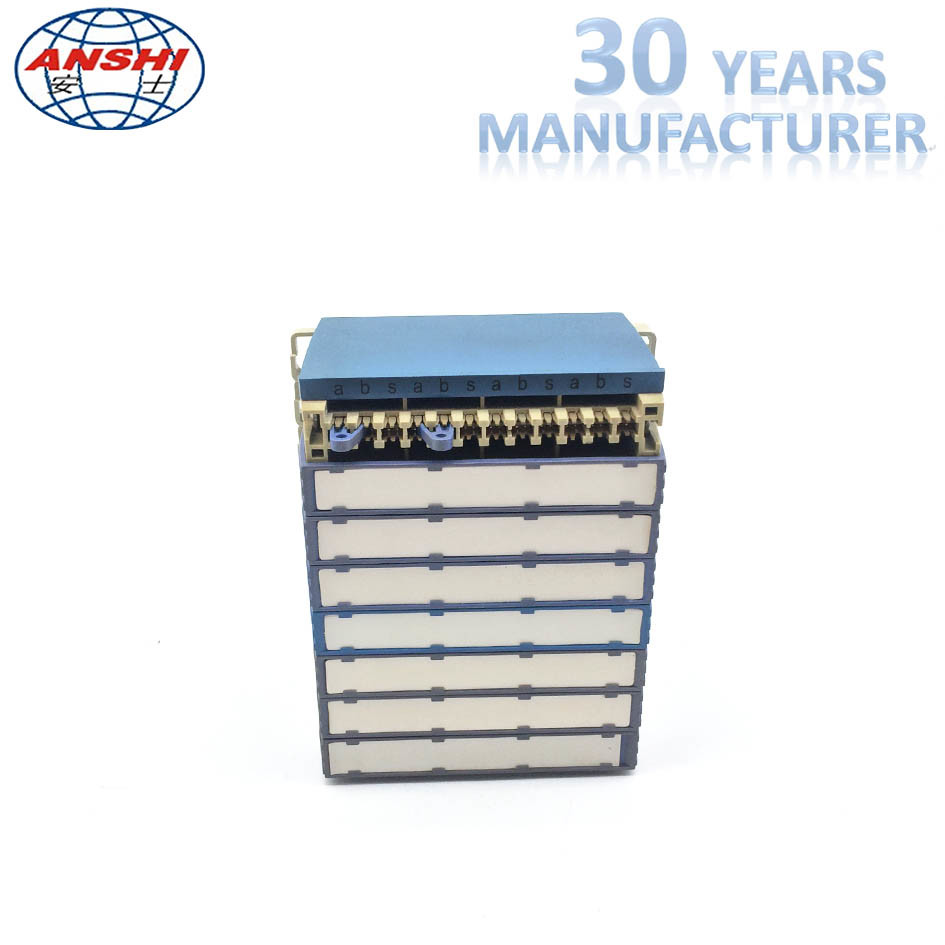

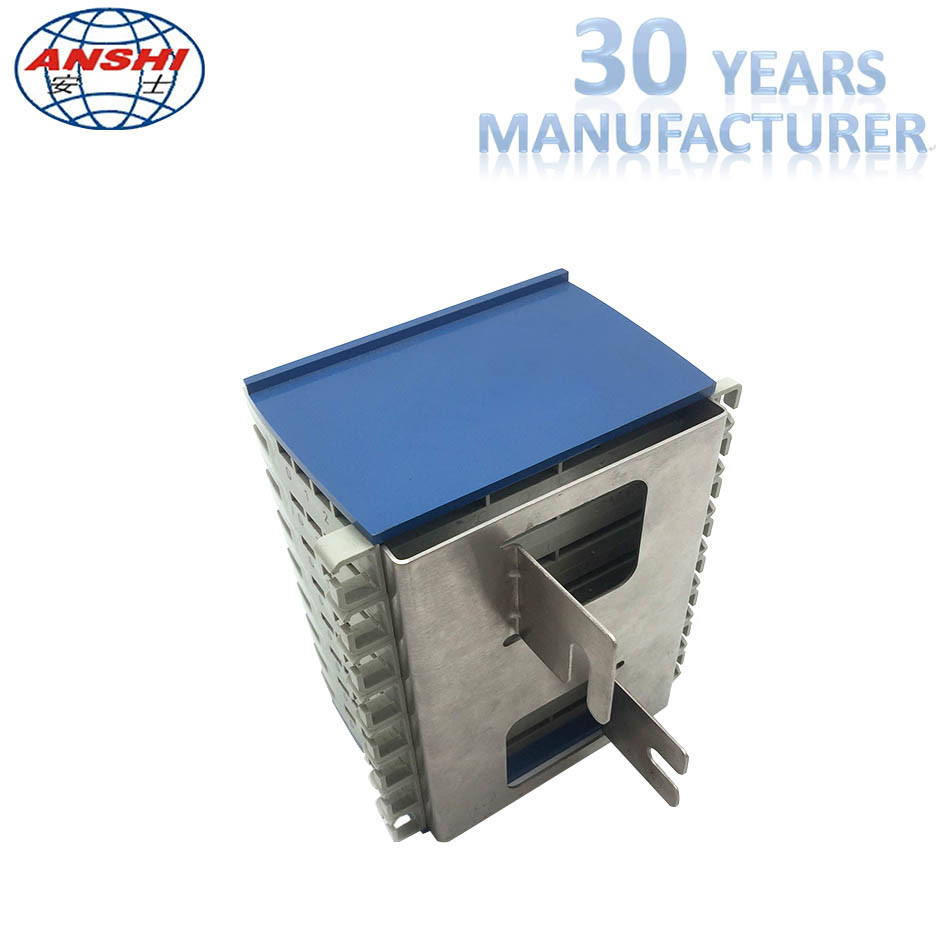

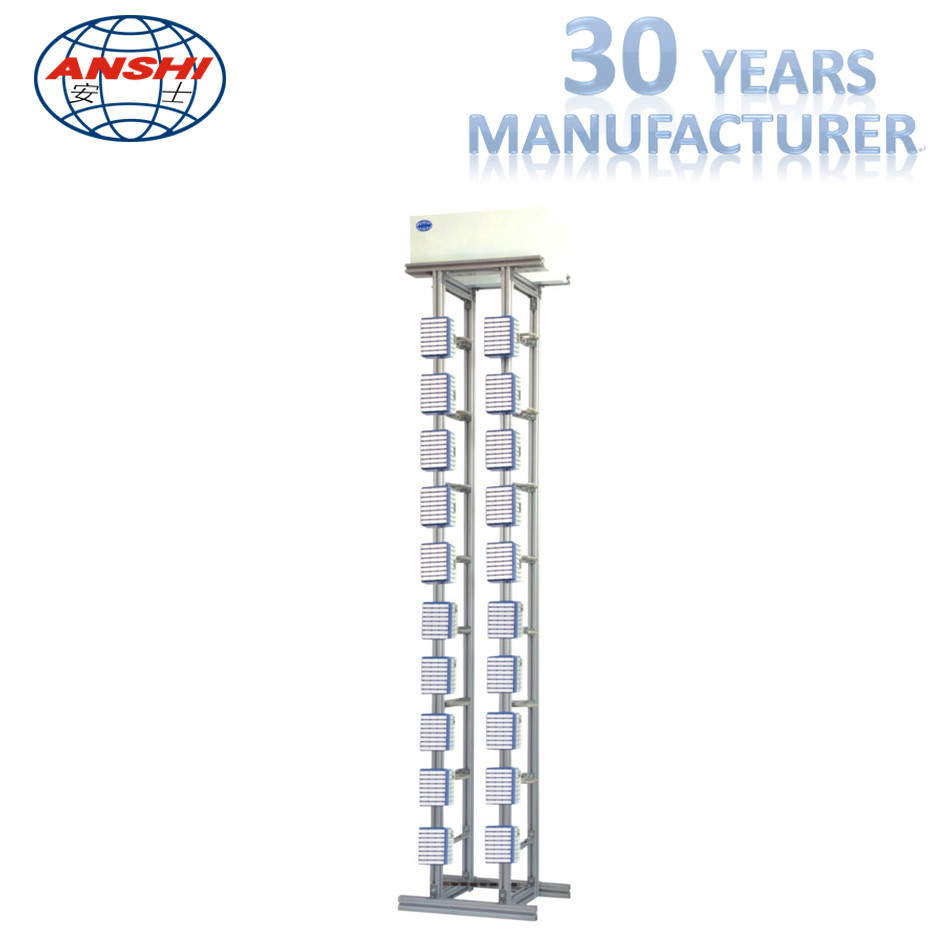

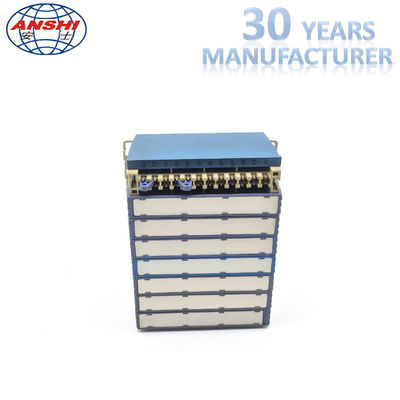

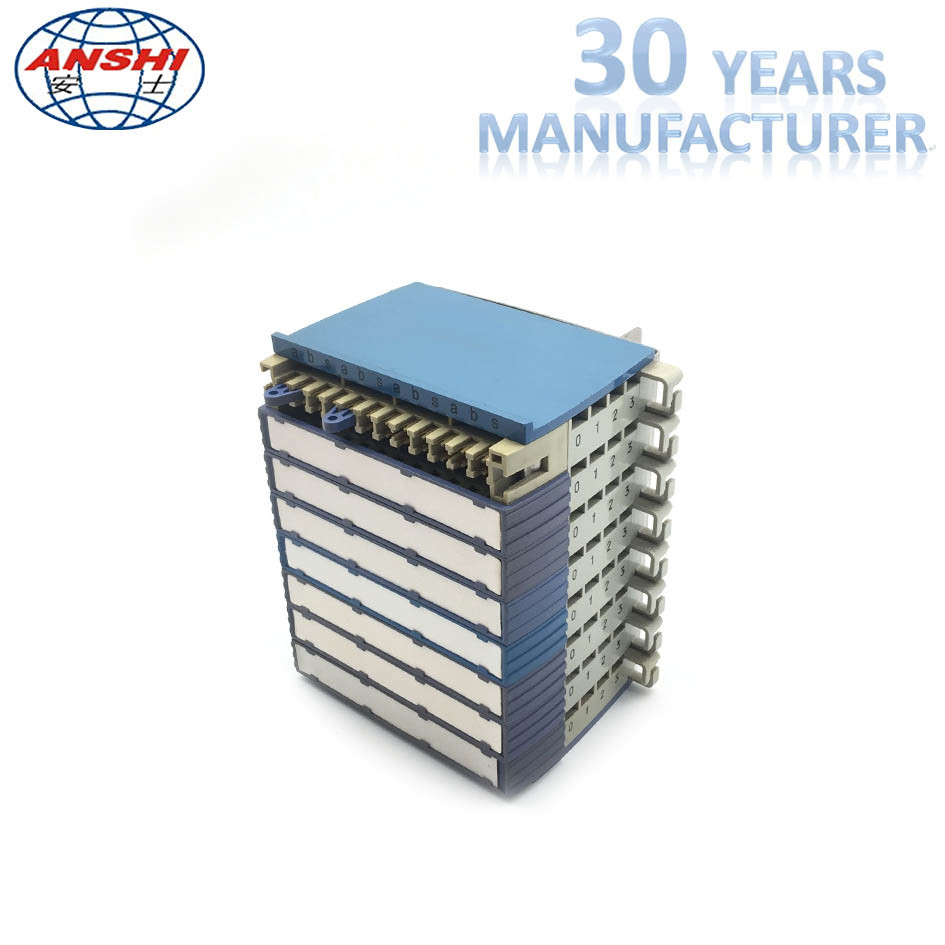

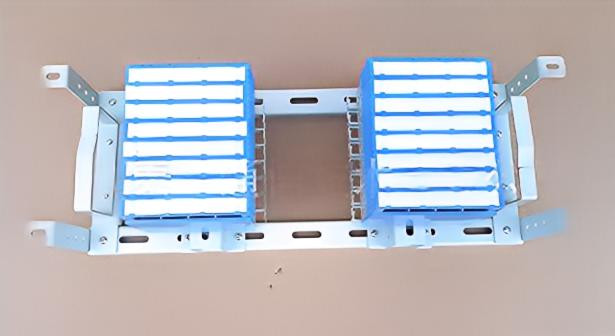

Rangka Distribusi Digital DDF

Sistem MPX 112 320, sistem 640, Digital Distribution Frame 120 ohm

Spesifikasi Utama/Fitur Khusus/Data Teknis:

Unit AS-DDF-MK16 digunakan untuk distribusi dan transfer sinyal digital antara peralatan penggunaan kembali digital dan digital distribution frame digunakan untuk distribusi dan transfer sinyal digital antara peralatan penggunaan kembali digital dan sistem switching yang dikontrol program, serta di antara peralatan penggunaan kembali digital.

1, Dengan struktur terbuka, permukaan rangka disemprot dengan plastik epoksi dengan listrik statis, dengan daya rekat yang kuat, tampilannya bagus dan warnanya lembut. Ruang distribusi luas, tampilannya bagus dan penataan kabelnya rapi, Kapasitas besar, pemasangan mudah, penataan fleksibel, dan konstruksi termodulasi.

2, Laju kerja: 2Mb/s

3, Impedansi kinerja: 120Ω(seimbang)

4, Resistansi antara terminator reed: tidak lebih dari 7m ohm antara reed perantara di bawah kondisi pemeriksaan standar;

5, Rasio crosstalk: ≥60dB(50kHz~3.1MHz)

6, Kerugian isolasi: ≤0.4dB(50kHz~3.1MHz);

7, Kerugian gelombang balik: ≥18dB(50kHz~3.1MHz);

8, Resistansi perantara: (AC)/1 menit tidak ada kebocoran atau busur.

a. ≥500V(di bawah kondisi pemeriksaan standar);

b. ≥500V(Setelah suhu tinggi-rendah);

c. ≥250V (Setelah lembab);

9, Resistansi isolasi antara ground pelindung tegangan tinggi dan rangka: (500V(DC)

a. ≥1×103 MΩ(di bawah kondisi pemeriksaan standar);

b. ≥1×102 MΩ(Setelah suhu tinggi-rendah);

c. ≥1×20 MΩ(Setelah lembab);

10, Gaya penarikan:

a. ≥24(dia.0.4)

b. ≥ 38(dia.0.5)

c. ≥ 52(dia.0.6)

d. ≥ 96(dia.0.8)

11, Umur: 200 kali

sistem switching yang dikontrol program, serta di antara peralatan penggunaan kembali digital. Kondisi lingkungan: -5-40 derajat Celcius; Kelembaban relatif <85% (+30 derajat Celcius); Tekanan atmosfer: 70-106Kpa

* Bahan: baja tahan karat dan tembaga, pelapisan emas tembaga di atas nikel

* Kinerja anti-bakar: PBT (UL94V-0) atau ABS anti-bakar (UL94V-0), Mudah terbakar mencapai standar GB/T 5169.7-1985;

* Fitur konstruksi: mengadopsi desain modularisasi, Memiliki fitur tampilan yang elegan dan daya tahan tinggi;

* Gaya penarikan: perunggu timah dan pelapisan perak (20-40 uinch), gaya penarikan tidak kurang dari 25N,

* Resistansi antara terminator reed: tidak lebih dari 7m ohm antara reed perantara di bawah kondisi pemeriksaan standar;

* Resistansi perantara: tidak lebih dari 3m ohm di bawah kondisi pemeriksaan standar;

* Impedansi kinerja: 120Ω(seimbang)

* Laju kerja: 2Mb/s

* Resistansi isolasi: 1000MΩ/500V(DC)

* Ketahanan terhadap tegangan: tidak ada kerusakan atau busur selama 1 menit di bawah 1KV(DC)

* Rasio crosstalk: ≥60dB(50KHz-210MHz)

* Kerugian plug-in: ≤0.4dB (50KHz-210MHz)

* Kerugian gelombang balik: ≥18dB (50KHz-210MHz)
