Modul IP55 STB Tanpa Perlindungan, Modul Indoor / Outdoor 20 Pasang VX

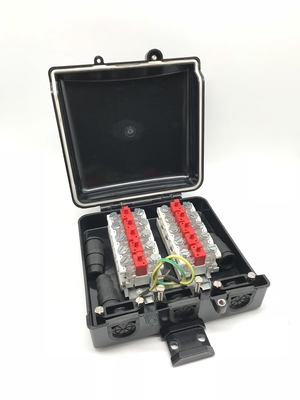

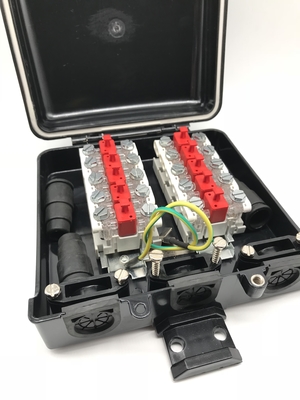

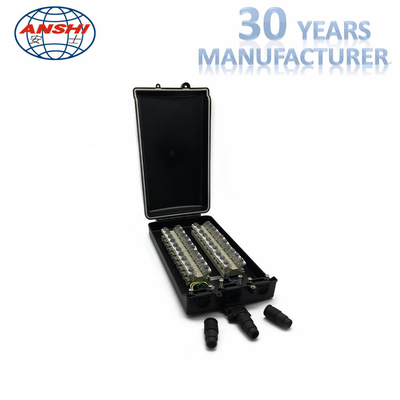

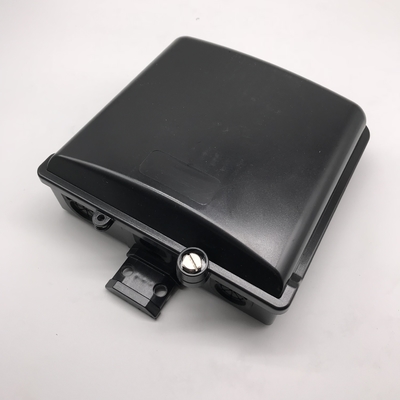

Terminal Housing adalah keluarga selungkup yang dapat digunakan untuk melindungi 10, 15, 20, 25 atau 30 blok terminal secara lingkungan. Masing-masing rumah memiliki DIN rail standar untuk pemasangan terminal sepanjang dengan semua perangkat keras yang terhubung ke tanah. Jumlah ruang yang cukup disediakan untuk membuat terminasi kawat drop sementara gudang memiliki desain yang kecil, kompak dan menarik secara visual. Rumah dapat dipesan dengan atau tanpa terminal, pra-stubbed atau tanpa kabel stub. Grommet karet disertakan di semua port kabel masuk dan keluar.

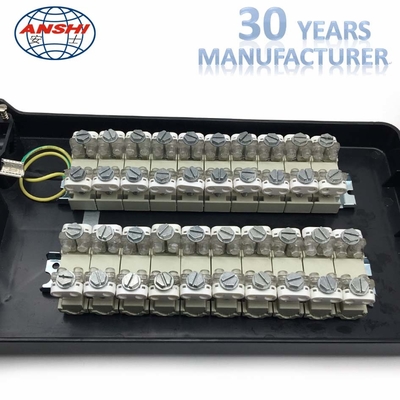

Modul STB menyediakan titik koneksi antara pasangan kabel sisi pertukaran dan
pasangan distribusi. Ini mencakup modul plug-in 10 titik untuk memberikan kontinuitas
dan berbagai opsi lainnya.

Housing terminal Multi-Serivce khususnya fungsional karena hingga 20 pasangan dapat diakhiri di dalam selungkup sementara hingga 200 pasangan dapat "dilewati", suatu teknik yang menghilangkan kebutuhan untuk sambungan tambahan atau penutupan yang dekat dengan terminal. perumahan.

fitur
Desain yang kokoh dan ringkas.
Dibentuk dari plastik berdampak tinggi dan tahan UV.
Ringan dan menarik secara kosmetik.
Semua bagian logam dari bahan non-korosif
Semua perangkat keras pengikat dan pengardean disertakan.
Grommet karet disertakan untuk semua port masuk / keluar kabel.
Termasuk rel DIN standar.
DIN rail berfungsi ganda sebagai titik bumi.
Akses mudah ke kedua sisi blok terminal.
Minimum siklus hidup dua puluh tahun diuji.
Konfigurasi
Terminal yang terisi penuh, terproteksi atau tidak dilindungi telah diinstal sebelumnya dan kabel siap.

Sangat disarankan untuk:
1. Koneksi luar ruangan di mana kondisi lingkungan sangat agresif.
2. Pengakhiran di mana karakteristik pengembangan pengguna membutuhkan fleksibilitas di masa depan dalam hal jenis perlindungan atau kemampuan penyaringan.
Kapasitas konduksi saat ini
20 A, 10 A per konduktor setidaknya selama 10 menit, tanpa menyebabkan deformasi pada modul
Resistensi isolasi
Atmosfer kering:> 1010 Atmosfer lembab (ASTM D618, prosedur F):> 1010 Kabut garam: (ASTM B117)> 109
Perendaman dalam air: (15 hari dalam larutan 3% NaCl) TELCORDIA TR-NWT-000975 (Sebelumnya Bellcore)> 109
Resistensi kontakBahan + Kontak Rbridge + Kontak Rwire <10 m
Peningkatan resistansi kontak Setelah tes iklim: <2,5 m Setelah 50 kali pemasangan ulang: <2,5 m
Kekuatan dielektrik> 3.000 Vdc selama 1 menit
Karakteristik mekanik
Pelindung ground contactTinned hard brass Kontinuitas contactTinned hard brass
Modul plug-in bodyFlame retardant (UL94) fiber-glass diperkuat polycarbonate
Modul plug-in sealantGel O ring EPDM
Konfigurasi Konfigurasi Internal SEBAGAI STB 260 V GDT230 V GDTAS-STB-P
